Gradi di protezione IP: Tabella dei gradi completa, come leggerla ed il significato

Alcuni ambienti richiedono l'uso di sistemi dotati di certificazione IP, una classificazione che specifica il grado di protezione di apparecchiature elettriche ed elettroniche contro l'ingresso di polvere e liquidi, come ad esempio l'acqua.

L’abbreviazione IP si riferisce a Ingress protection, ovvero protezione contro le intrusioni, ed è seguita da due cifre che ne specificano il grado.

In questo blog esploreremo in modo approfondito i gradi di protezione IP, fornendo un’utile chiave di lettura ed interpretazione e aiutandoti a comprenderne il significato.



Cosa sono i gradi di protezione IP?

Diversi dispositivi di elettrificazione, adatti sia ad ambienti professionali che domestici, dispongono di certificazione IP in quanto esposti costantemente a molteplici condizioni che potrebbero influenzarne il corretto funzionamento causando danni a persone ed ambiente, anche irreversibili.

I gradi di protezione IP sono parametri definiti dallo standard internazionale IEC 60529 – di cui parleremo in seguito – che valuta l’efficacia di tenuta e protezione di involucri elettrici contro l’ingresso di polvere, acqua o altri agenti esterni che potrebbero danneggiare l’intero sistema, comprese parti del corpo come mani e dita. Corrisponde allo standard europeo EN 60529.



Come si ottiene la classe di protezione IP

La certificazione IP viene assegnata a seguito di una serie di test conformi a quanto previsto dalla normativa internazionale IEC 60529.

Tali test sottopongono i dispositivi a condizioni tali da simulare l'esposizione a polvere, liquidi e corpi solidi.

Ciò significa che, il livello di protezione dalla polvere si valuta considerando l'ingresso delle particelle nel dispositivo, mentre quello legato al fattore acqua viene testato attraverso immersioni, getti e spruzzi.

I risultati dei due test generano i rispettivi numeri che vengono poi combinati determinando il grado effettivo di protezione.



Normativa e test di riferimento

Lo standard a cui fa riferimento la certificazione IP, valido a livello internazionale, è la normativa IEC 60529 (in Europa EN 60529), creata dalla standard IEC è stato creato dalla Commissione Elettrotecnica Internazionale (IEC, International Electrotechnical Commission) ed è specificato in Europa e in Asia.

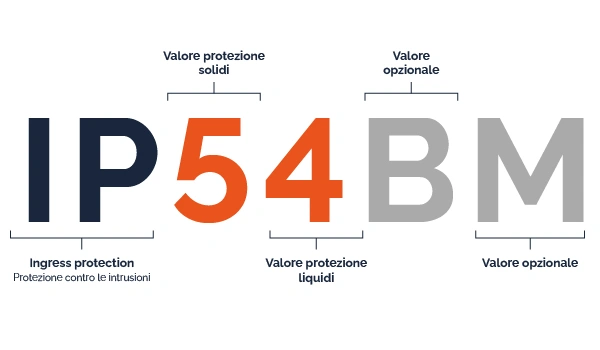

Come leggere e interpretare la classificazione IP



La classificazione IP è fondamentale quando si sceglie un sistema di elettrificazione perché permette di identificare dove poterlo utilizzare in totale sicurezza.

Come specificato in precedenza, la sigla IP (ingress protection) è sempre seguita da due cifre progressive ed una lettera opzionale che indicano la classificazione della protezione.



La prima cifra – da 0 a 6 – si riferisce al grado di protezione contro particelle solide e polvere; la seconda – da 0 a 9 - indica la resistenza del dispositivo all'acqua.



È presente una terza e una quarta cifra - generalmente omessa – che indica il livello di protezione contro gli impatti meccanici.

Come detto in precedenza le cifre presenti sono progressive, questo significa che un grado IP 5X è minore di un grado IP 6X e così via.

Infine, la presenza di una X in sostituzione ad una delle due cifre, comunica che non ci sono dati disponibili per specificare il grado di protezione contro l'ingresso di solidi o liquidi, a seconda della sua posizione.

Se la "X" è al posto della prima cifra, indica che non ci sono dati disponibili per specificare la protezione contro l'ingresso di solidi. Diversamente, se la "X" è al posto della seconda cifra, significa che non ci sono dati disponibili per specificare la protezione contro l'ingresso di liquidi.

Ad esempio, un dispositivo con grado di protezione IP5X è protetto contro l’ingresso di solidi, ma non ci sono informazioni sulla sua protezione contro i liquidi.

 È importante specificare che la "X" non significa necessariamente che il dispositivo non offra alcuna protezione. Semplicemente, non ci sono dati sufficienti per assegnare un grado di protezione specifico.



Quanti livelli di protezione IP ci sono?

I livelli di protezione IP sono in totale 7 per la prima cifra, che si riferisce alla protezione contro polvere e particelle solide, e 10 per la seconda, legata alla protezione del dispositivo dall'acqua.

L'unione dei due numeri forma diverse combinazioni di protezione che determinano il grado di resistenza dei dispositivi elettrici, garantendo affidabilità e sicurezza negli ambienti in cui i sistemi sono inseriti.



Qual è il livello massimo di protezione IP?

Il livello massimo di protezione è IP69K e viene assegnato a sistemi progettati per resistere a condizioni severe. Infatti, questo grado assicura che il dispositivo in questione sia completamente ermetico a polveri e fumi (protezione completa dal contatto), che sia adatto a immersioni prolungate (immersione continua oltre 1 metro di profondità) e protetto contro forti getti d'acqua ad alte temperature e pressione a distanza ravvicinata.

La certificazione rende i dispositivi ideali per ambienti industriali o settori come l'industria alimentare, dove sono necessarie frequenti operazioni di pulizia.



TI POTREBBE INTERESSARE:
Prese da incasso per mobili: guida alla scelta



La tabella dei gradi di protezione IP: panoramica completa



Protezione contro i corpi estranei

IP	Significato
0	nessuna protezione
1	protezione completa per corpi solidi superiori a 50 mm di diametro
2	protezione completa per corpi solidi superiori a 12 mm di diametro
3	protezione completa per corpi solidi superiori a 2,5 mm di diametro
4	protezione completa per corpi solidi superiori a 1 mm di diametro
5	protezione completa contro polveri (nessun deposito nocivo)
6	protezione completa per tutte le tipologie di polveri



 Protezione contro i liquidi

IP	Significato
0	nessuna protezione
1	protezione completa cadute verticali di gocce d’acqua
2	protezione completa cadute di gocce d’acqua o pioggia fino a 15° dalla verticale
3	protezione completa contro cadute di gocce d’acqua o pioggia fino a 60° dalla verticale
4	protezione completa contro spruzzi d’acqua da tutte le direzioni
5	protezione completa contro getti d’acqua
6	protezione completa contro getti d’acqua potenti
7	protezione completa dagli effetti delle immersioni temporanee
8	protezione completa dagli effetti delle immersioni continue



Esempi pratici di lettura dei codici IP



Grado di protezione IP 44

Protetto contro corpi solidi di dimensioni superiori a 1 mm (es. fili, piccoli utensili) e contro gli spruzzi d'acqua provenienti da qualsiasi direzione.



Grado di protezione IP 65

Completamente protetto dalla polvere e contro i getti d'acqua a bassa pressione provenienti da qualsiasi direzione.



Grado di protezione IP 24

Protetto contro corpi solidi di dimensioni superiori a 12,5 mm e contro gli spruzzi d'acqua provenienti da qualsiasi direzione.



Grado di protezione IP 68

Completamente protetto dalla polvere e contro l'immersione prolungata in acqua. La profondità e la durata dell'immersione variano a seconda del produttore.



Grado di protezione IP 67

Completamente protetto dalla polvere e contro l'immersione temporanea in acqua (generalmente fino a 1 metro di profondità per 30 minuti).



Grado di protezione IP 20

Protetto contro corpi solidi di dimensioni superiori a 12,5 mm, ma non contro l'acqua.



Grado di protezione IP X7

La "X" indica che il grado di protezione contro i corpi solidi non è specificato. Questo dispositivo è protetto contro l'immersione temporanea in acqua.



Grado di protezione IP 6X

Completamente protetto dalla polvere, ma il grado di protezione contro l'acqua non è specificato.



Grado di protezione IP 54

Protetto dalla polvere (non completamente ermetico) e contro gli spruzzi d'acqua provenienti da qualsiasi direzione.



L'importanza dei gradi di protezione IP nella scelta delle multiprese

Nello scegliere una multipresa è fondamentale valutare con grande attenzione il grado di protezione IP, soprattutto se il sistema deve essere inserito all'interno di un ambiente soggetto ad umidità e polvere. Le prese elettriche da cucina per esempio devono essere protette in modo adeguato, riducendo rischi di cortocircuiti o guasti elettrici in condizioni.

A tal proposito la gamma ASA propone una serie di sistemi certificati IP che si adattano all’ambiente cucina, sia esso professionale e domestico.

VersaHit, compatto e versatile dispone di certificazione IP54 a coperchio chiuso, è perfetto per una facile installazione sui piani di lavoro e anche in presenza di cassetti oppure elettrodomestici.

ASA raccomanda, inoltre, le torrette estraibili a scomparsa resistenti all’acqua in posizione chiusa, tra cui VersaElite la cui guarnizione in gomma impedisce l'infiltrazione di polvere e acqua, assicurando un utilizzo sicuro e funzionale oppure VersaLift il nuovo modello dal design minimalista.



Applicazioni pratiche di multiprese con certificazione IP

Le multiprese con certificazione IP offrono una protezione essenziale contro polvere e acqua, rendendole ideali per una varietà di applicazioni in ambienti interni ed esterni.



Ambiente domestico

Anche in casa, una multipresa con protezione IP può essere utile in ambienti come il bagno o la cucina, dove l'esposizione all'umidità è maggiore. Insomma, ovunque sia necessario garantire la sicurezza elettrica in presenza di polvere o acqua, una multipresa con certificazione IP rappresenta una soluzione affidabile e pratica.



Ufficio

Negli uffici, le multiprese con certificazione IP possono essere impiegate per alimentare dispositivi elettronici in ambienti con presenza di polvere o umidità, come ad esempio vicino a stampanti, scanner o macchine da caffè. La protezione IP garantisce la sicurezza e l'affidabilità delle apparecchiature, prevenendo danni causati da fattori ambientali.



VEDI ANCHE:
Come organizzare correttamente la scrivania di un ufficio



Albergo (esterno)

Negli alberghi, le multiprese con certificazione IP possono essere installate in aree esterne come giardini, terrazze o piscine, per alimentare illuminazione, sistemi audio o dispositivi di ricarica per i clienti. La resistenza a polvere, acqua e intemperie assicura il corretto funzionamento delle apparecchiature in qualsiasi condizione atmosferica, garantendo comfort e sicurezza agli ospiti.
